數控銑床電氣控制與維修實訓考核裝置特點以及使用方法 - 上海
時間：2025-07-04 23:44:48 點擊次數：
中人教儀廠
數控銑床電氣控制與維修實驗考核裝置是一種專門用來培訓和考核數控銑床電氣控制與維修技能的設備。它集合了數控銑床的各種功能，含有概括銑削、鉆孔、攻絲等，同時還配備裝備了電氣控制系統和各種傳感器，以模仿實際生產環境中的各種現象。
一、特別點
1. 多功能性：數控銑床電氣控制與維修實驗考核裝置可以模仿多種不一樣的加工場景，幫助學生全面掌控把握數控銑床的實操技能。
2. 實戰性強：該裝置應用了真實的機床構造和部位件，能夠模仿實際的生產環境，讓學生在實際實操中學習掌控把握和積累經驗。
3. 安全性高：數控銑床電氣控制與維修實驗考核裝置在設計和制造過程中充分考慮了使用者的安全因素，保證在使用過程中不會出現安全事故。
二、功能
1. 數控銑床實操：經過該裝置，學生可以學習掌控把握到數控銑床的基礎實操方法，含有概括開機、關機、工件裝夾、刀具更換等。
2. 銑削功能：數控銑床電氣控制與維修實驗考核裝置可以模仿銑削過程，含有概括平面銑削、側面銑削、臺階銑削等多種銑削方法。
3. 鉆孔功能：該裝置還可以模仿鉆孔過程，含有概括手動進給、自動進給等多種鉆孔方法。
4. 攻絲功能：此外，數控銑床電氣控制與維修實驗考核裝置還可以模仿攻絲過程，含有概括手動進給、自動進給等多種攻絲方法。
5. 電氣控制系統：該裝置配備裝備了完整的電氣控制系統，含有概括主軸驅動、進給驅動、液壓系統等，讓學生理解和掌控把握電氣控制系統的作業原理和維修方法。
6. 傳感器檢驗測試：為了提升教學重量和考核效果，數控銑床電氣控制與維修實驗考核裝置還配備裝備了各種傳感器，如位置傳感器、速度傳感器等，以便對學生的實際實操實行就地實時檢驗測試和評估。
三、使用方法
1. 首先，學生需要熟悉數控銑床的基礎實操方法，理解各個部位件的功能和使用方法。
2. 然后，學生可以經過數控銑床電氣控制與維修實驗考核裝置實行實際實操練習，熟練掌控把握各種加工方法。
3. 在練習過程中，教師可以按照學生的實際現象實行指導和糾正，保證學生能夠正確地完成各項實操任務。
4. 最后，經過考核裝置實行綜合考核，評估學生的學習掌控把握成果和實際實操能力。
--11T-3B 數控銑床電氣控制與維修實驗考核裝置
（系統：FANUC 0I MF）
一、基礎簡介：
近年來，隨著數控技術的廣泛應用，學校越來越注重培養生產、技術服務等崗位需求的實用型、技能型專門人才，進一步提升學生的動手能力和解析解決問題的能力，全面學習掌控把握掌控把握數控系統的控制原理、數控編程、電氣設計方法及裝配調節測試與維修。但是，大多數高校面臨缺乏此類的數控培訓設備。為此，本公司研發了數控銑床電控系統原理及調節測試維修實驗臺實習裝置。使用該裝置可以使學生掌控把握數控銑床系統控制原理、電氣設計方法、元件的選用、銑床電氣裝配及調節測試、故障診斷維修、零件程序編制及圖形模仿加工過程等多項實驗內容，達到工業生產現場實習效果。數控銑床電控系統原理及調節測試維修實驗臺應用開放式構造、模型塊化設計，既可用來教學、也可用來課程設計、畢業設計和實驗，有利于提升學生設計數控機床電氣控制系統、診斷數控設備故障的能力，使受訓對象適應和適用市場需求。數控銑床電控系統原理及調節測試維修實驗臺也可以幫助科研技術人員進一步理解數控銑床構造，同時也為技術人員實行數控銑床系統的二次研發提供了必要條件。數控銑床電氣控制與維修實驗考核裝置的主要器件均選用工控設備。

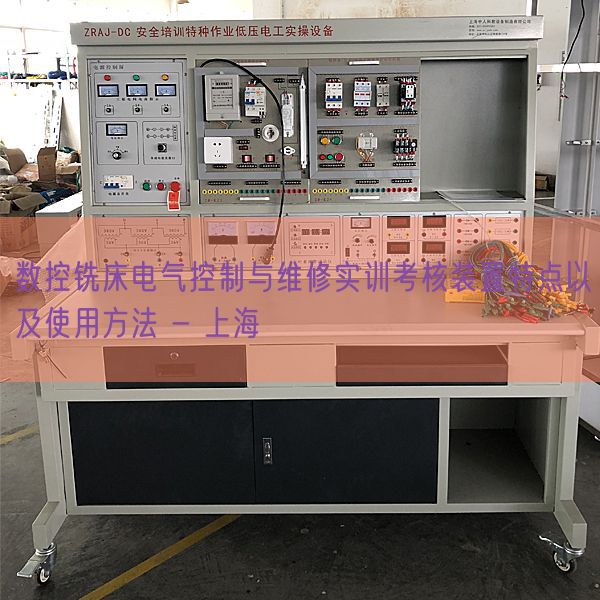

二、設備參考圖
三、實驗主要配備
數控銑床電氣控制與維修實驗考核裝置配備有：工業CK7120數控銑床1臺、FANUC 0I MF數控系統1臺、4KW變頻器1套、冷卻泵1臺、BIS4伺服電機1臺和BIS8伺服電機2臺、及X、Y、Z限位開關和機床零點、潤滑系統、三色報警燈等。
四、實驗臺技術功能數值：
1、寫入電源：AC380V（三相五線制）、50HZ
2、故障考核:24項
3、作業環境：溫度（℃）-200C～400 C
4、整機容量（KV）：≤6.5kVA；
5、實驗臺尺寸：長×寬×高=1000 mm×650 mm×1800 mm；
6、數控銑床電氣控制與維修實驗考核裝置設定有數控車床故障診斷維修考核功能，可設定數控車床24個經經典型的電氣故障。考核系統應用智能考核的方法，并設定有聯網的功能。故障可經過計算機數值數值設定，也可在智能考核終端上設定。學生對故障現象實行解析，在考核終端上寫入相應的故障代碼實行故障排除，多臺設備可經過無線互聯網和上位機實行聯網，對教師登陸、學生考試、故障題庫、分別設定集中管理。并能對考試成果實行解析評估、存檔、打印。
五、設備構造和構成
1．?dāng)?shù)控銑床電氣控制與維修實驗考核裝置系統由機床實驗儲物儲物柜、7120數控銑床等構成。
2．?dāng)?shù)控銑床電氣控制與維修實驗考核裝置機床實驗儲物儲物柜應用鋼制亞光密紋噴塑構造，正面上部為網內電壓（V）、電流（A）、狀態指示燈等監控原器件，中部為機床電氣儲物儲物柜，儲物儲物柜內器件布置與實際機床廠的模式一致。電氣儲物儲物柜內的電氣裝配板上面裝備有變頻器、伺服驅動器、交流ACAC接觸器、繼電器、保險絲座、斷路器、開關電源、接線端子排和走線槽、智能型故障模型塊等；電氣儲物儲物柜后部還設定有變壓器和接地端子等。
3．機床實驗儲物儲物柜正面和二側裝備有帶鎖雙向?qū)﹂_透明門，便利使用、安全、防塵。背面裝備有二扇對開門，下部裝備有4只萬能轉向輪，并配備剎車裝置，便利位移和固定。
4．系統應用三相四線AC380V交流ACAC電源供電，并設定有漏電保護器、指示燈指示和保險絲等，設定有過載保護、短路保護和漏電保護裝置，在電壓（V）異常或出現短路現象時自動動作，保護人身和設備安全。
5．?dāng)?shù)控系統應用主流數控系統，能適用不一樣類型機床的實驗教學。
6．X、Y、Z軸由交流ACAC伺服電機驅動，動作方向上設定有正負限位、參考點等功能，主軸由三相異步電機驅動，變頻調節速度控制。
7．X、Y、Z軸進給傳動系統由滾珠絲杠螺母副、導軌、軸承、軸承支座、電機支座等構成、滾珠絲杠的裝配與調節等技能實訓。
六、數控銑床主要技術功能數值
◎三軸線軌行程
X軸：400mm
Y軸：240mm
Z軸：350mm
◎主軸端面至作業臺面距離：80∽330mm
◎主軸中心至立柱導軌面距離：310mm
◎作業臺
作業臺面積：700×250mm
作業臺最大負荷：50kg
T型槽（槽×寬×中心距）：3×16×50
◎主軸
主電機功率（W）： 1.5kw
主軸內錐：BT30
主軸轉動速度：100∽8000rpm
◎氣源壓力0.6Mpa
七、基礎實驗實習項目
本裝置以作業過程為導向，工學集合的模式規劃教學活動，完成以下任務：
1．電子回路設計、設備裝配和電子回路連接項目
（1）數控系統的裝配、接線
（2）系統啟停控制電子回路的設計與接線
（3）主軸伺服控制的電子回路設計、變頻器、主軸電機的裝配與接線
（4）交流ACAC伺服驅動系統的電子回路設計、驅動器、伺服電機的裝配與接線
（5）急停、限位控制線路的設計與接線
（6）手持實操盒的接線
2．機械部位件裝配與調節項目
（1）滾珠絲杠螺母副的裝配與調節
（2）直線導軌副的裝配與調節
（3）作業臺的裝配與調節
（4）電機與聯軸器的裝配
（5）潤滑系統的裝配
（6）數控銑床幾何精確度的檢驗測試
3．?dāng)?shù)控機床的功能調節測試項目
（1）數控系統的基礎實操
（2）數控系統基礎功能數值的設定與調節測試
（3）數控系統進給軸功能數值設定與調節測試
（4）數控系統主軸功能數值設定與調節測試
（5）plc編程與調節測試
（6）主軸變頻器功能數值設定與調節測試
（7）數控系統的數值備份
4．機電聯調與故障排除
（1）數控銑床機電聯調
（2）數控銑床故障診斷與排除
5．機床精確度檢驗測試與補償
6．?dāng)?shù)控銑床的程序編制與加工
（1）數控銑床編程
（2）數控銑床加工
7．?dāng)?shù)控機床的保養和維護
八、實驗職業能力
1．經過項目任務實施，可考察的職業能力
2．電氣識圖和電氣設計能力
3．電器裝配與接線能力
4．PLC的編程與調節測試能力
5．機械部位件的裝配與調節測試能力
6．機電設備的裝配與調節測試能力
7．?dāng)?shù)控系統的功能數值設定與故障診斷能力
8．?dāng)?shù)控機床實操與維護能力
9．?dāng)?shù)控編程能力
10．?dāng)?shù)控加工能力
