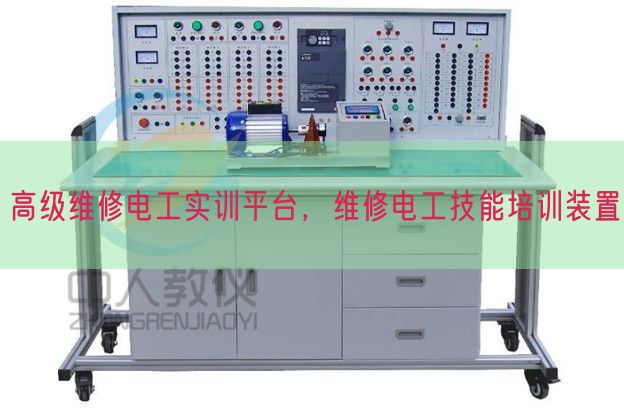

高級維修電工實訓平臺，維修電工技能培訓裝置
時間：2025-06-30 23:45:52 點擊次數：
中人教儀廠
一、基礎簡介：
高級維修電工實驗裝置應用國際常用的模型塊化設計，按照不一樣的實驗考核內容配備相應的實驗?zāi)Ｐ蛪K，實驗便利、布置合理、易于拓展升級，實驗內容涵蓋電工儀表、電工接線工序技藝、電子電子回路、電工照明配電、電力拖動、觸電急救、安全消防等，符合初級電工國家職業標準教、培、考的要求，適應各職業學校、技工學校、中專學校、勞動培訓及技能鑒定機構等單位的教學培訓、實驗考核、技能鑒定。
二、技術功能：
1、寫入電壓（V）：三相四線制380V±10% 50Hz
2、作業環境：環境溫度（℃）界限為-5～＋40℃
3、裝置容量（KV）：＜1KVA
4、安全保護：漏電動作電流（A）≤30mA 過流保護、熔斷器保護
5、外觀尺寸：1600mm×700mm×1450mm
三、實驗裝置的基礎配備及功能：本實驗臺主要采用實驗屏、實驗箱式掛式模塊件、實驗器件材料、實驗桌等構成。
（一）實驗屏實驗屏為優質鋁型材框體結構與主機箱構成，鋁制操作面板，主機箱為實驗箱式掛式模塊件提供交流ACAC電源、直線DC穩壓穩流電源，安全保護。
具體功能如下：
1、外部電源寫入指示燈亮（提醒實操者外部電源已與實驗臺接通）。
2、推上三相漏電開關，三相電源向?qū)嶒?yàn)箱式掛式模塊件等供電，一只450V交流ACAC電壓（V）表經過變換開關指示三相輸出線電壓（V）。
3、低壓交流ACAC電源：輸出6V、9V、12V、24V、36V低壓交流ACAC電源，功率（W）50W。
4、提供～220V插頭座2只，為外部設備提供作業電源。
5、直線DC電源
（1）1路5V/1A直線DC穩壓輸出。
（2）直線DC穩壓穩流電源：電壓（V）0-30V連續可調，內置式繼電器自動換檔，多圈電位器連續調動，輸出電流（A）2A，設定有預設式限流保護功能。
6、恒流源：4mA-20mA連續可調一路
7、4只5408二極管，用來能耗限限制動作作的整流電子回路。
8、三只100Ω/50W電阻用來電機降壓?jiǎn)?dòng)、一只10Ω/25W用來異步電機的能耗限限制動作作。
（二）實驗箱式掛式模塊件及器件材料配備裝備：繼電接觸控制線路實驗全部的元件全部經過實驗連接線引到接線端子上，學生接線時只需在端子上實行接線，有利于保護元件；實驗時經過線槽走線，實行工序技藝布線實訓。
1、SB-61維修電工箱式掛式模塊件（一）閘刀開關1只，一相電度表1只，交流ACAC電流（A）表3只
2、SB-62維修電工箱式掛式模塊件（二）燈座2只、啟輝器1只，鎮流器1只，日光燈1套，86開關底座2只
3、SB-63維修電工箱式掛式模塊件（三）三相三線電度表1只，控制控鈕5只
4、SB-64維修電工箱式掛式模塊件（四）交流ACAC接觸器3只，時間繼電器2只
5、SB-65維修電工箱式掛式模塊件（五）斷路器1只，3P熔斷器座2只，行程開關4只，熱繼電器1只
6、九孔萬能電子回路實驗板 2塊
7、SB-plc可編程控制器實驗結合套件：提供三菱FX1N-40mR-001型主機及配套變換連接口，SC-09編程電纜。
8、工控組態系統一套：
打開系統編程環境，任何實驗全部可以編輯出形象直觀動感強、數字效果好的組態棒圖，并實行實驗動態跟蹤教學。
9、PLC擬真實驗系統一套：
（1）經過PLASH虛擬環境就地實時顯露PLC的運行狀態
（2）PLC編程實訓、PLC程序語言編寫測量試驗等功能
（3）完成PLC運行模仿，對錯誤程序?qū)嵭胁轵?yàn)
10、變頻器實驗箱式掛式模塊件：配備三菱FR-D720S 0.4KW變頻器，帶有RS485通訊連接口及BOP實操操作面板。
11、電機導軌及光碼盤測速系統：含光碼盤測速系統（配備有光電編碼器）一套、導軌一幅。
12、單片機實驗系統一套
13、電阻、電位器、電容、二極管、三極管、可控硅等器件材料一批。
14、三相鼠籠異步電機180W Y/△ 1臺
15、安全配備裝備滅火器 全室1臺（購10臺設備以下無）
16、三相鼠籠異步電機 120W Y接法 220V 1臺
17、三相鼠籠異步電機180W Y/△ 380V 1臺
（三）實驗桌：實驗桌規格為1600（長）*700（寬）*1500（高），設定有一個抽屜一個鍵盤，桌子右下角靠后方裝配電腦主機托。實驗桌主體構造全部應用高功能表面氧化的鋁型材及一次成型鋁壓鑄框體結構連接構件，連接構件應用壓鑄成型工序技藝（非焊接工序技藝），經機加工、拋丸、噴砂，表面靜電噴涂工序技藝，裝配便利、快捷，用戶可自行DIY組裝。桌體立柱應用工業鋁型材成型工序技藝，表面氧化處置整理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。桌面應用25mmE1級三聚氰胺飾操作面板，桌操作面板下設支撐框體結構，承受力不少于300kg。配備裝備儲物儲物儲物柜，放置元件盒等，儲物儲物儲物柜下部4只高強度萬向可限限制動作作PU腳輪，便利位移。實驗裝置整體簡約不簡便，高端大氣，符合現代化設備審美和發展趨勢。
實驗桌一桌兩座，實驗桌中央配備有通用九孔萬能插件板(尺寸：35×60cm )，九孔萬能插件板主體由ABS注塑而成，表面布有九孔成一組相互聯通的插孔，九孔萬能插件板內部?jī)?nèi)嵌84組銅質九孔一體成型嵌件（共有756孔）。實驗中的弱電模型塊必須以單單獨封裝的透明元件盒為單一模型塊，元件盒統一全部能協作九孔萬能插件板像搭積木一樣的形式自由搭建結合電子回路；元件盒盒體透明，內裝元件直觀性好，盒蓋印刷電子回路圖防刮耐磨損，符文號美觀清晰。元件盒盒體與盒蓋應用較科學的壓卡式構造，維修拆卸裝配便利。每張臺桌配備有一粒膠皮板，保護通用底層基板與桌面（如需在桌上放置電機、焊接等）。
實驗桌后面二支桌腳向上延伸，配上特制拉模成型的二根帶滑槽橫梁鋁型材，構成電氣實驗箱式掛式模塊件支撐架。支撐架與電氣控制實驗箱式掛式模塊件配套，上下便利，左右移位自如。
四、實驗項目
（一）電拖部分
1、三相電機直接啟動控制
2、三相電機點動控制
3、三相電機自鎖運行控制
4、帶電流（A）表的點動與連續運行控制
5、帶電能表的兩地控制
6、單向運行反接限限制動作作控制
7、時間繼電器控制電機Y/△降壓起動控制
8、作業臺自動往返行程開關控制
（二）PLC綜合實驗
1、PLC認識實驗（軟硬件構造、系統構成、基礎指令練習、接線、編程下載等）
2、PLC擬真實驗
3、PLC控制臺三相異步電機正反轉控制
4、PLC控制臺三相異步電機Y/△啟動控制
5、PLC控制臺三相異步電機降壓?jiǎn)?dòng)控制
6、PLC控制臺三相異步電機能耗限限制動作作控制
7、PLC控制臺三相異步電機自鎖運行控制
（三）基于變頻器的電機拖動與控制實驗
1、變頻器功能功能數值設定與實操
2、變頻器報警與保護功能
3、多段速度選用變頻調節速度
4、外部端子點動控制
5、控制電機正反轉動作控制
6、控制電機運行時間實操
7、瞬間停電變頻器功能數值設定
8、外部電壓（V）變頻調節速度
9、三相異步電機的變頻開環調節速度
（四）PLC、變頻器的電機的拖動控制實驗
1、基于PLC通信方法的多段速選用變頻調節速度
2、基于PLC通信方法的變頻器開環調節速度
3、基于PLC通信方法的變頻器閉環調節速度
（五）單片機實驗
A、總體要求
★1.全部單片機硬件實驗電子回路模型塊全部必須包括在一個實驗電子回路主板上，完成全部的實驗項目。
2.實驗箱體應用鋁木合金結合材料,ABS塑料包角。
★3.能配備單片機和PC機組態綜合應用連接口，PC機與單片機就地實時通信，在組態界面上就地實時顯露單片機測控的各項功能數值；
★4.測量功能：虛擬示波器、常用信號源。
★5.整機設定有單單獨自主知識產權，無任何侵權項。
B、★單片機硬件電子回路構成
1.基礎連接口電子回路
1）多路定時計數器8253A。
2）可編程并行寫入/輸出連接口8255。
3）可編程鍵盤顯露連接口8279
4）可編程串行通信連接口16C550
5）單片機系統簡便I/O口拓展電子回路74LS273/74LS244。
6）看門狗電子回路MAX813
2. 人機連接口電子回路
1）8位LED發光管輸出顯露
2）8位開關量寫入模型塊、8位開關量輸出模型塊。
3）8個單單獨的LED數碼管。
4）4×4矩陣鍵盤電子回路。
5）16×16點陣LED模型塊，由4個8*8點陣和驅動電子回路構成。
6）12864 LCD圖形、中文、字符顯露模型塊。
★7）主板包括有帶觸模屏功能的2.4"TFT 彩色液晶顯露屏。
8）兩路帶消抖±5V單脈沖產生電子回路。
9）1HZ-1MHZ分8路輸出固定脈沖發生。
3. 外設執行部位件
1）5V繼電器控制、音樂發生器電子回路。
2）步進電機20BY及直線DC電機驅動與控制。
3）揚聲器驅動電子回路。
4）蜂鳴器驅動電子回路。
5）光電測速模型塊電子回路。
4. 通信連接口電子回路
★1） CH375 USB通信模型塊 ,支持HOST /SLAVE模式。
★2） IRM5000紅外無線通信模型塊
★3） CAN-Bus通信模型塊，由SJA1000和TJA1050T專用芯片構成。
★4） TCP/IP通信模型塊，含太網芯片RT8019和32K靜態存儲器。
5） RS232/RS485連接口應用和電平變換電子回路。
6） I2C串行就地實時日歷/時鐘PCF8563。
7） I2C串行鍵盤顯露控制器Zlg7290。
5. 存儲器電子回路
1）32K靜態RAM 62256
2）串行存儲器93C64讀寫電子回路
3）I2C串行存儲器24C02應用電子回路。
4）IC卡讀寫（24C01)模型塊電子回路。
5）SST512K FALSH存儲器電子回路。
6）SD卡讀寫電子回路。
6. 數值變換
1）單路8位數字模仿變換連接口DAC0832。
2）8路8位模仿/數字變換連接口ADC0809。
3）串行8位A/D 變換電子回路TLC549及其相關電子回路
4）串行10位D/A 變換電子回路TLC5615及其相關電子回路
5）ISD1730PY語音錄放模型塊、紙盆式電動揚聲器及駐極體話筒。
6）數字溫度（℃）傳感器DS18B20，用來環境溫度（℃）檢驗測試。
7.單片機模型塊
1）配備全功能51單片機擬真系統，RS232/USB通信方法，不占用微控制器軟硬件資源；CPU的口線全開放。
2)含STC89C52單片機模型塊,配在線下載電子回路和連接口。
B、系統系統配備
1.WINDOWS下KEIL C51 系統環境，支持匯編和C語言的編程、編譯、鏈接和源程序級調節測試和在線下載。
★2.Small RTOS(51) 1.12.1vR嵌入式實操系統。
3.在線下載系統：STC_ISP_V479。
★4.支持工業組態系統在單片機控制中的應用連接口系統。
★5.工業組態系統在單片機控制中的應用實驗例程
★6.視頻培訓教程。
C、實驗圖紙文檔實驗指導書
1.配套單片機實驗指導書。
2.全部實驗的KEIL C51及匯編樣例的電子檔源程序（各樣例的電子文件，為KEIL C51及匯編兩種格式，該電子文件可直接用來調節測試）。
★3.單片機各種應用實驗，在一個主板上必須完成下列實驗：P3寫入實驗，P1輸出實驗、DS18B20溫度（℃）檢驗測試實驗、LED點陣顯露實驗、控制交通燈實驗、步進電機和直線DC電機閉環控制實驗、串并A/D和D/A變換實驗、8279鍵盤顯露實驗、1730語音錄放實驗、LCD顯露實驗、16C550可編程異步通訊連接口實驗、RS232/485串行通信實驗、USB連接口的應用實驗、以太網通信實驗、CAN總線通信實驗、無線紅外連接口通信實驗、I?C總線就地實時時鐘PCF8563、ZLG7290串行鍵盤、 I?C智能卡應用實驗、"看門狗"復位實驗、NOR Flash、TFT彩色液晶屏及觸摸屏的應用實驗；
★4.工業組態應用實驗：含工業組態系統編程實驗、工業組態系統在單片機控制中的應用實驗，如數值收集、數字電壓（V）表、液體混合、工業順序控制、電機控制等。
六、室內照明配電
1、插頭座和一個開關控制一盞燈
2、日光燈線路的接線
3、聲控開關控制白熾燈電子回路的接法
4、一相電度表直接接線電子回路
5、配電板的裝配
6、兩地控制一盞燈的接法
七、電子技術綜合實訓
1、一相橋式整流電子回路
2、串聯可調穩壓電源電子回路
3、包括直線DC穩壓電源
4、單結晶體管特
5、單結晶體管觸發電子回路性
6、晶閘管可控整流電子回路（綜合性實驗）
7、電子門鈴電子回路（綜合性實驗）
8、電子報警電子回路（綜合性實驗）
9、光控簡易燈自動開關電子回路（綜合性實驗）
10、電子催眠器（綜合性實驗）
（八）安全急救演示
（九）消防技能的認識與掌控把握（教師演示）
